Vana Ceketi Seçerken Nelere Dikkat Edilmeli?

Endüstriyel tesislerde ve merkezi ısıtma-soğutma sistemlerinde vana ceketi, vana ve flanş bölgelerinde yoğunlaşan ısı kayıplarını azaltan, bakım sırasında hızlı sökülüp takılabilen, işletme güvenliğini artıran pratik bir izolasyon çözümüdür. Doğru seçilen ve doğru uygulanan bir vana ceketi; enerji tüketimini düşürür, yoğuşma riskini azaltır, personelin sıcak yüzeyle teması sonucu oluşabilecek kazaları önler ve izolasyon altında korozyon (CUI) riskini kontrol altında tutar.

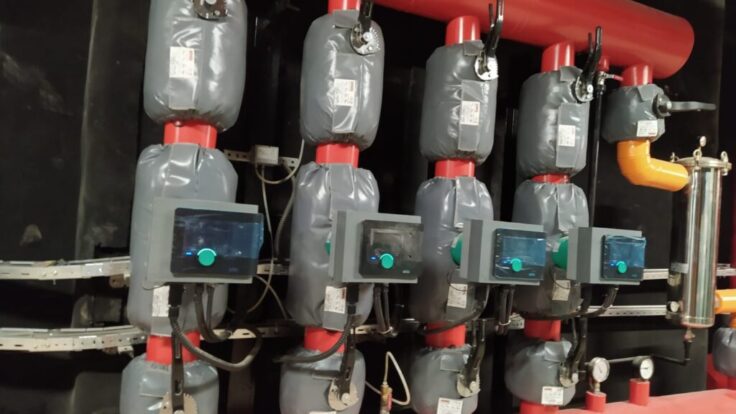

Vana Ceketi Nedir ve Hangi Sorunları Çözer?

Vana ceketi, vana gövdesini, flanşları, aktüatör bağlantılarını ve erişimi zor geometrileri kaplayan, sökülebilir-takılabilir yapıdaki esnek izolasyon kılıfıdır. Çözdüğü başlıca sorunlar:

• Isı kaybı/ısı kazancı: Sıcak hatlarda enerji kaybını, soğuk hatlarda ısı kazancını ve yoğuşmayı azaltır.
• Bakım erişimi: Sabit izolasyona göre çok daha hızlı sökülür; vana ayarı, sızdırmazlık değişimi ve kalibrasyon işlemleri sonrasında tekrar takılır.
• İş güvenliği: Yüzey sıcaklığını düşürerek yanma riskini önler; TS ve iş sağlığı kurallarına uyumu kolaylaştırır.
• CUI kontrolü: Uygun buhar bariyeri ve dış kaplama ile su girişini sınırlar, izolasyon altında korozyon riskini azaltır.

Çalışma Sıcaklığı ve Basınca Göre Malzeme Seçimi

Vana ceketi için iç dolgu ve taşıyıcı kumaş seçimleri servis koşullarına uygun olmalıdır.

• Sıcaklık aralığı: Buhar hatları ve yüksek sıcaklıklarda taşyünü, camyünü veya yüksek ısı dayanımlı silika/aerogel kompozit dolgular tercih edilir. Orta sıcaklıklarda mineral yün/kapalı hücre köpükler yeterlidir.
• Basınç ve mekanik yük: Aktüatörlü kontrol vanalarında titreşim ve darbe yükleri daha yüksektir; daha dayanıklı taşıyıcı kumaş (cam elyaf/PTFE kaplı, silikon kaplı cam elyaf) ve yüksek yırtılma dayanımlı dikiş iplikleri seçilmelidir.
• Kimyasal ortam: Yağ, solvent, asit-baz aerosolü olan proseslerde PTFE veya silikon kaplı kumaşlar kimyasal dayanım sağlar. Gıda/ilaç tesislerinde hijyenik yüzeyler ve düşük partikül salımı önemlidir.
• Yangın davranışı: EN 13501-1’e uygun reaksiyon sınıfı ve alev geciktirici özellikler, kapalı alan ve kaçış yollarına yakın bölgelerde tercih edilmelidir.

Isı Kaybı ve Yoğuşma Kontrolü: Kalınlık ve İzolasyon Sınıfı

Enerji verimi için kalınlık “ne kadar çok, o kadar iyi” değildir; optimum kalınlık gereklidir.

• Hedef yüzey sıcaklığı: Sıcak hatlarda temas güvenliği (genelde ≤60 °C yüzey) ve ısı kaybının ekonomik eşiği, kalınlık seçiminde belirleyicidir.
• Yoğuşmasızlık koşulu: Soğuk hatlarda çiğ noktasının üstünde kalacak yüzey sıcaklığı hedeflenir; kapalı hücre yapılar ve buhar difüzyon bariyeri zorunludur.
• λ (ısı iletkenliği): Düşük λ, daha ince kesitte aynı performansı sağlar; ancak mekanik dayanım ve maliyetle birlikte değerlendirilmelidir.
• Isı köprüleri: Askı, kelepçe ve gösterge noktalarında ısı köprülerini azaltacak yastıklama parçaları ve tam kapama önemli tasarruf sağlar.

Dış Kaplama Seçimi: Alüminyum, PVC, Kumaş Kompozitler

Ceketin dış yüzeyi çevresel etkilere karşı ilk savunma hattıdır.

• İç ortam/HVAC: Silikon veya PTFE kaplı cam elyaf kumaşlar, toz tutmayan ve temizlenebilir yüzeyleriyle pratiktir.
• Açık alan/UV: Alüminyum lamine kumaşlar veya UV dayanımlı kaplamalar uzun ömür sunar. Deniz kıyısı-kimyasal atmosferde paslanmaz dış kılıf veya yüksek kimyasal dayanımlı kompozitler tercih edilmelidir.
• Yıkama/buharlı temizlik: Gıda/ilaç sektöründe dikiş/ek bölgeleri su geçişine karşı güçlendirilmeli; hızlı kuruyan, sıvı itici kaplamalar seçilmelidir.
• Aşınma/darbe: Mekanik temasın yoğun olduğu bölgelerde takviye pedleri ve çift kat kumaş çözümü ceket ömrünü uzatır.

Montaj-Sökme Kolaylığı: Cırt, Klips, Fermuar ve Modüler Tasarım

Sökülebilir yapı, vana ceketinin en büyük avantajıdır; tasarım buna hizmet etmelidir.

• Bağlantı elemanları: Endüstriyel cırt, paslanmaz klips ve fermuar kombinasyonları hızlı demontajı sağlar. Yüksek sıcaklıkta cırt yerine klips/metal kilitler daha güvenilirdir.
• Modülerlik: Vana gövdesi, flanş, aktüatör ve gözetleme camı için ayrı modüller tasarlanırsa, bakım sırasında yalnız ilgili parça sökülerek süre kısaltılır.
• Etiketleme: Her parça üzerinde akış yönü, vana tipi ve montaj pozisyonu belirtilmeli; karışıklık önlenir.
• Şablon doğruluğu: Sahada alınan ölçülere göre kalıp çıkarılmalı; flanş offsetleri, gövde çıkıntıları ve sap/aktüatör kutusu net işlenmelidir.

Vana Tipine Uyum: Küresel, Kelebek, Gate, Kontrol Vanaları

Her vana tipinin geometrisi farklıdır; ceket buna göre kalıplanmalıdır.

• Küresel vana: Kompakt gövde; kol/aktüatör bölgesi için ayrı kapaklı modül önerilir.
• Kelebek vana: İnce gövde ve geniş flanşlar; flanş bağlantı çevresine tam oturan, dar boğazlı tasarım ısı kaçağını azaltır.
• Gate (sürgülü) vana: Yüksek gövde; mil bölgesinde dikey modül ve üst kapakla erişim kolaylığı sağlanır.
• Kontrol vanası: Aktüatör, pozisyoner, enstrümantasyon kabloları ve menhol gereksinimleri için modüler, kablo kanallı ceket tercih edilmelidir.
• Ek aksesuarlar: Yoğuşma ihtimali olan alanlarda drenaj pencereleri; sıcaklık/şartlandırma sensörleri için kılıf içi prob cebleri planlanmalıdır.

Ek ve Dikiş Sızdırmazlığı: Buhar/Nem Bariyeri ve Fitil Detayları

Performansın sürekliliği ek yerlerine bağlıdır.

• Buhar/nem bariyeri: Soğuk hatlarda kesintisiz difüzyon bariyeri şarttır. Dikiş hatları bant/mastik ile güçlendirilmeli, fermuar-cırt altlarına fitil veya overlapped şerit eklenmelidir.
• Dikiş ipliği: Yüksek sıcaklığa dayanımlı aramid/cam elyaf iplikler uzun ömür sağlar; kimyasal ortamda PTFE kaplı iplik tercih edilebilir.
• Holiday testi (sahada): Montaj sonrası sıcak nokta taraması (IR termal kamera) ve yoğuşma testi yapılarak kaçaklar düzeltilmelidir.
• CUI önlemi: Dış kılıf üzerinde suyun birikmesini önleyen damlalık detayları, düşey-yatay geçişlerde su yolu planı ve gerektiğinde mikro havalandırma delikleri CUI riskini azaltır.

CUI Riskine Karşı Önlemler: Su Girişi, Drenaj ve Bakım Pencereleri

Vana ceketlerinde CUI (Corrosion Under Insulation) riskini yönetmenin temelinde su girişini engellemek ve giren suyu hızla uzaklaştırmak yatar. İlk adım, ceket dikiş hatlarında ve bağlantı kenarlarında kesintisiz bir buhar/nem bariyeri oluşturmaktır; soğuk servislerde difüzyon direnci yüksek film katmanları, sıcak servislerde ise ısıya dayanıklı mastik ve overlapped bant kombinasyonları tercih edilmelidir. Dış kılıf tasarımında yağmur ve proses suyunun gövde üzerinde göllenmesini önleyen damlalık profilleri, düşey ve yatay geçişlerde su yolu oluşturan bindirme yönleri ve kapakçıklar kritik rol oynar. Drenaj için düşük noktalara gizli tahliye pencereleri veya fitilli kanallar planlanmalı, bu pencereler servis sırasında açılıp kapatılabilecek şekilde cırt/fermuar ile güvenli hale getirilmelidir. Bakım pencereleri, termal kamera ve manometre erişimine izin verecek konumda olmalı; sık açılıp kapanacak bölgelerde çift kat kumaş ve takviye pedleriyle sızdırmazlık ömrü uzatılmalıdır. Son olarak, periyodik görsel kontrollerde kararma, kabarma ve nem lekeleri CUI’nin erken sinyalidir; bu işaretler görüldüğünde ceket sökülmeden yerinde holiday testi, gerekirse lokal söküm ve kurutma-proses hava uygulaması yapılmalıdır.

Yangın Dayanımı ve Mevzuat: EN 13501-1, TS/EN Standartları

Vana ceketi seçimi yangın performans kriterleri dikkate alınmadan tamamlanmamalıdır. EN 13501-1’e göre reaksiyon sınıfı, kullanım mahalline ve kaçış yollarına yakınlığa göre A2-s1,d0 veya B-s1,d0 seviyelerinde hedeflenebilir; kaplama kumaşı, dolgu malzemesi ve dikiş ipliği bu hedefe uygun sertifikalarla belgelenmelidir. Buhar hatları, kazan daireleri ve proses alanlarında yüksek sıcaklık davranışı kritik olduğu için silikon/PTFE kaplı cam elyaf kumaşlar ve alev geciktirici mineral yün dolgular güvenli bir taban oluşturur. TS/EN kapsamındaki yüzey hazırlığı, kaplama DFT değerleri ve sızdırmazlık testleri, ceketin altında kalan kaplama sistemlerinin bütünlüğünü doğrular; aksi halde yangın anında kaplama kabarması ve pullanması metalin hızla ısınmasına yol açabilir. Ayrıca patlayıcı atmosfer riski bulunan mahallerde ATEX dokümantasyonu, antistatik yüzey direnci ve kıvılcım riskini azaltan tasarım detayları (metal aksesuarlarda izole ara parçalar, topraklama noktaları) göz önünde bulundurulmalıdır. Tesisin yangın senaryolarına göre ceketlerin erime-damlamama gereksinimi de teklif aşamasında netleştirilmeli, numune üzerinden alev kaynağına maruz testleri raporlanmalıdır.

Ölçülendirme ve Şablon Doğruluğu: Flanş, Aktüatör, Gövde Formu

Sökülebilir bir vana ceketi, doğru termal performansın yanı sıra kusursuz bir oturuşa da ihtiyaç duyar; bunun yolu sahada alınan ölçülerin eksiksiz bir şablona işlenmesinden geçer. Flanş çapı, cıvata aralıkları, gövde çıkıntıları, mil yüksekliği, aktüatör boyutları ve yönlendirmeleri (pnomatik/elektrik) ile birlikte kablo kanalları ve gösterge camı pozisyonları şablonda ayrı katmanlar hâlinde gösterilmelidir. Toleranslar, ceket kalınlığı ve kumaş esnemesi hesaba katılarak belirlenmeli; özellikle kelebek ve gate vanalarda flanş çevresinde dar boğazlara dikkat edilmelidir. Modüler tasarımda gövde, flanş ve aktüatör kısımları ayrıştırılır; bu sayede bir modül sökülse dahi diğerlerinin sızdırmazlığı korunur. Deneme montajı (fit-up) aşamasında ısı köprülerinin oluştuğu köşeler tespit edilmeli, gerekirse lokal dolgu pedleri ve fitil şeritleri ile süreklilik sağlanmalıdır. Son olarak, seri üretim planlanıyorsa her vana tipine özel şablon kütüphanesi oluşturulmalı ve değişen enstrümantasyon konfigürasyonları için revizyon akışı tutulmalıdır.

Saha Koşulları: UV, Kimyasal, Rüzgâr ve Darbe Dayanımı

Ceketlerin gerçek ömrünü belirleyen, çoğu kez sahadaki çevresel streslerdir. Yoğun UV’ye maruz açık alanlarda UV stabilize kaplamalar veya alüminyum lamine kumaşlar renk solmasını, gevrekleşmeyi ve mikro çatlak oluşumunu geciktirir. Kimyasal sıçrama ihtimali olan proseslerde PTFE kaplı yüzeyler yağ, solvent ve asit-baz aerosollerine karşı üstün direnç sağlar; düzenli yıkama yapılan gıda/ilaç tesislerinde ise su itici ve pürüzsüz yüzeyler hijyeni destekler. Rüzgâr yüküne karşı bağlantı sistemleri (klips/cırt/fermuar) rüzgâr yönüne ters bindirmeli kurgulanmalı, perçin ve dikiş adımı sıklaştırılmalıdır. Forklift trafiği, dar koridorlar veya yoğun bakım aktivitelerinde darbe alan bölgeler çift kat kumaş ve takviye pedleriyle güçlendirilmeli; keskin köşelerde aşınma bantları kullanılmalıdır. Deniz kıyısı ve endüstriyel kirleticilerin olduğu atmosferlerde paslanmaz bağlantı elemanları, korozyona dayanıklı fermuar dişlileri ve kapalı dikiş hatları ile ömür belirgin biçimde uzar.

Enerji Tasarrufu ve ROI: Ölçüm, Doğrulama ve Raporlama

Vana ceketlerinin değerini görünür kılmanın yolu, ölçüp raporlamaktan geçer. Kurulum öncesi ve sonrası yüzey sıcaklığı ölçümleri (IR termometre/termal kamera) ile ısı kaybı hesabı yapılmalı; çalışma saati, enerji birim maliyeti ve hat adedi dikkate alınarak yıllık tasarruf (kWh veya Nm³ eşdeğeri) hesaplanmalıdır. Soğuk hatlarda yoğuşmanın kesilmesiyle oluşan bakım ve temizlik tasarrufları da TCO’ya eklenmelidir. ROI analizi için yatırım kalemleri (ceket, aksesuar, montaj) ile yıllık net fayda (enerji+bakım) karşılaştırılır; tipik projelerde 6-24 ay arası geri dönüş süreleri görülebilir. Doğrulama, mevsimsel etkileri normalize eden trend izleme ile güçlendirilir; SCADA/EMS entegrasyonu varsa hat debileri ve sıcaklıklarıyla korelasyon kurularak rapor güvenilirliği artar. Yönetim sunumlarında örnek vana başı tasarruf, toplam hat etkisi ve CO₂ azaltımı bir arada verilirse, bakım bütçeleri ile enerji verimliliği hedefleri aynı çerçevede yönetilebilir.

Hijyen ve Temizlik Gereksinimleri: Gıda/İlaç Tesislerinde Kullanım

HACCP ve GMP gibi çerçevelerin geçerli olduğu tesislerde vana ceketleri sadece enerji verimliliği değil, aynı zamanda hijyen ve kontaminasyon kontrolü açısından da değerlendirilmelidir. Düz, pürüzsüz ve partikül bırakmayan yüzeyler toz ve bakteri birikimini azaltır; dikiş hatlarının kapalı tasarımı ve temizlenebilir kaplamalar (PTFE/silikon) köpüklü deterjan ve basınçlı su uygulamalarında deformasyon olmadan performansını korur. Gıda teması riski olan bölgelerde malzeme güvenlik beyanları (FDA/AB uygunluğu), migrasyon testleri ve koku/taint testleri talep edilmelidir. Ceket tasarımında kör cepler ve su tuzakları yaratmayan, aşağı doğru akışı destekleyen bindirme yönleri hijyenik tasarımın bir parçasıdır. Temizlik prosedürleri bakım planına entegre edilmeli; deterjan ve dezenfektan kimyalarının malzeme ile uyumu üretici teknik föyleriyle doğrulanmalıdır. Renk kodlama ve etiketleme, hatların hızlı tanınmasını ve yanlış sökme riskinin azalmasını sağlar.

Bakım Stratejisi: Periyodik Kontrol, Yedek Ceket ve Onarım Kitleri

Sök-tak doğası gereği vana ceketleri için bakım stratejisi, performansın sürekliliği açısından zorunludur. Üç aşamalı pratik bir plan önerilir: (1) Görsel kontrol: 3-6 ayda bir dikiş, bant ve bağlantı elemanları; kararma, kabarma ve yırtıklar not edilir. (2) Termal kontrol: Yılda en az bir kez termal kamera ile sıcak nokta taraması yapılarak sızdırmazlık bozuklukları ve ısı köprüleri tespit edilir. (3) Fonksiyonel kontrol: Sık açılan bakım pencereleri, fermuar ve cırtların çekme dayanımı test edilir, gevşek bağlantılar yenilenir. Kritik hatlar için bir yedek ceket stoğu tutulması önerilir; böylece hasarlı bir parça söküldüğünde hat açıkta kalmaz ve enerji kaybı yaşanmaz. Küçük onarımlar için üreticiden onarım kiti (uyumlu bant, mastik, takviye pedleri, dikiş ipliği, klips) temin edilmeli, sahada hızlı müdahale mümkün kılınmalıdır. Tüm bulgular CMMS’de kayıt altına alınmalı; tekrar eden arızalar kök neden analiziyle (kötü bindirme yönü, yanlış şablon, uygunsuz kimyasal maruziyet) çözülmelidir.
