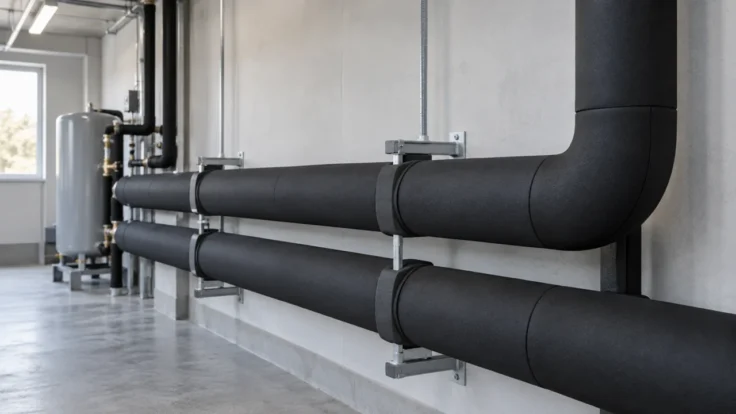

Soğuk Su Borularında Yoğuşma Nasıl Önlenir?

Soğuk su borularında yoğuşma, uygun yalıtım kalınlığıyla dış yüzeyi ortamın çiğ noktasının üzerinde tutarak ve nemin soğuk boruya ulaşmasını sınırlandırarak kontrol edilir. Başarılı uygulama; malzeme seçimi, eklerin kapatılması, vana ve askı detayları ile bakım sürekliliğini birlikte gerektirir. Her tesisata uygun tek bir kalınlık yoktur. Boru sıcaklığı, çapı, ortam sıcaklığı ve bağıl nem bilinmeden yalnızca malzeme adına göre karar verilmemelidir.

Yoğuşmayı Önlemek İçin Hangi Sıcaklık ve Nem Değerleri İncelenmelidir?

İnceleme, akışkanın çalışma sıcaklığı ile borunun bulunduğu ortamdaki hava sıcaklığı ve bağıl nemin belirlenmesiyle başlar. Çiğ noktası bu hava koşullarından hesaplanır. Yalıtım dış yüzeyi bu değerin altında kalırsa dış yüzeyde yoğuşma oluşabilir. Terleme ile kaçak ayrımının ayrıntıları için borularda terlemenin nedenleri rehberi incelenebilir.

Yalnızca incelemenin yapıldığı günün ölçümü yeterli olmayabilir. Tasarım, sistemin beklenen en düşük su sıcaklığını ve makul biçimde karşılaşılabilecek nemli ortam koşullarını dikkate almalıdır. Kıyıdaki bir mekanik oda, dış havaya açık bir şaft ve iklimlendirilen bir koridor aynı koşullara sahip değildir. Ölçüm noktaları bu farklılıkları temsil etmelidir.

Soğuk kullanım suyu ile chiller tarafından soğutulan su birbirinden ayrılmalıdır. Kullanım suyunun sıcaklığı mevsime ve bekleme süresine göre değişebilir. Soğutulmuş su ise cihaz ve kontrol ayarlarıyla belirlenen bir rejimde çalışır. Bu yazı su taşıyan tesisatlara odaklanır; soğutucu akışkan veya kriyojenik hatlar için cihaz ve uygulama özelinde ayrıca değerlendirme gerekir.

Soğuk Su Borularında İzolasyon Malzemesi Nasıl Seçilir?

Malzeme, ısı iletimini sınırlama ve nem geçişini kontrol etme özellikleri birlikte değerlendirilerek seçilir. Kapalı hücreli elastomerik ürünler bu amaçla kullanılan seçenekler arasındadır. Ancak “kauçuk” ifadesi tek başına ürünün uygunluğunu göstermez. Teknik föydeki sıcaklık aralığı, su buharı difüzyon direnci, ısı iletkenliği ve uygulama koşulları kontrol edilmelidir.

Teknik föyde hangi ayrıntılar okunmalıdır?

Isı iletkenliği, malzemenin enerjiyi ne kadar kolay ilettiğini ifade eder ve değerlendirme sıcaklığına göre değişebilir. Su buharı difüzyon direnci, buhar geçişine karşı malzemenin davranışını açıklar. Bu değerler tek başlarına tüm sistemin performansını garanti etmez; kesimler, birleşimler, kalınlık ve saha işçiliği sonuca etki eder.

Örneğin AF/ArmaFlex Türkçe teknik föyü, belirli bir kapalı hücreli ürünün uygulamalarını ve servis sıcaklığı sınırlarını tanımlar. Bu ürünün verileri farklı bir marka veya ürün ailesine aktarılmamalıdır. Kendinden yapışkanlı çeşitler, aksesuarlar ve özel uygulamalar için dipnotlar da okunmalıdır.

Lifli veya rijit yalıtım çözümleri de uygun bir sistem tasarımıyla farklı projelerde değerlendirilebilir. Burada buhar kontrol katmanının sürekliliği ve mekanik koruma daha farklı ayrıntılar gerektirebilir. Genel ürün gruplarını karşılaştırmak için izolasyon malzemeleri karşılaştırması başlangıç sağlayabilir; nihai seçim ürünün güncel teknik belgelerine dayanmalıdır.

İzolasyon Kalınlığı Neye Göre Belirlenir?

Kalınlık; boru dış çapı, su sıcaklığı, hava koşulları, yalıtımın sıcaklığa bağlı iletkenliği ve dış yüzeyin ısı alışverişi üzerinden hesaplanır. Yoğuşma kontrolü ile enerji açısından ekonomik kalınlık aynı değer olmayabilir. Tasarımda her iki hedef ve varsa proje gereklilikleri birlikte karşılanır.

Dış kaplamanın yüzey özellikleri ve çevredeki hava hareketi de hesaba etki eder. Başlangıçta kaplamasız ürün için yapılan hesabın üzerine metal kılıf eklenmesi, aynı dış yüzey sıcaklığını garanti etmez. Dar bir şaftta boruların birbirine veya duvara çok yaklaşması da değerlendirmeyi değiştirebilir. Bu nedenle katalogdaki örnek tablo, varsayımları okunmadan kullanılmamalıdır.

Örnek senaryo olarak aynı su sıcaklığında çalışan iki hattı düşünün: Biri nemi kontrol edilen odada, diğeri dış havaya açık servis alanındadır. Boru çapları aynı olsa bile gereken yalıtım kalınlığı farklı çıkabilir. Bu karşılaştırma belirli bir milimetre önerisi değildir; ortam verisinin seçime neden dahil edilmesi gerektiğini gösterir.

Hesap sonucu uygulanabilir bir ürün kalınlığına dönüştürülürken toleranslar ve ayrıntılardaki kalınlık kayıpları göz önünde tutulur. Çok kalın bir ürünü dar alana zorlayarak ezmek, hesaplanan değeri sahada sağlayamaz. Hatlar arasındaki mesafe, uygulama başlamadan önce kontrol edilmelidir.

Buhar Bariyeri ve Ek Yerlerinin Sürekliliği Neden Önemlidir?

Buhar kontrol sistemi, ortamdan soğuk yüzeye doğru ilerleyen su buharını sınırlandırmak için gereklidir. Yüzey yoğuşmasını önleyecek kalınlık bulunması, yalıtımın içine nem girmediğini kanıtlamaz. Soğuk boruya ulaşan nem içeride yoğuşabilir ve zamanla malzemenin ısıl davranışını değiştirebilir.

Uygulamada “buhar bariyeri” denilen işlev, seçilen sisteme göre ayrı bir katmanla veya düşük geçirgenlikli yalıtımın doğru birleştirilmesiyle sağlanabilir. Ayrı katman gerekip gerekmediğine ürün ve proje belirler. Hiçbir sistemde açık bırakılmış ek, kontrolsüz delik veya rastgele malzeme birleşimi kabul edilmiş sayılmaz.

Yapıştırıcı ve bant, yalıtımla uyumlu olmalıdır. Uygulama sıcaklığı, yüzey hazırlığı ve bekleme süreleri üretici talimatından alınır. Tozlu, yağlı veya ıslak yüzey üzerine yapıştırma yapmak bağlantının dayanımını etkileyebilir. Dışarıdan düzgün görünen bir bant, altında açık kalmış birleşimi her koşulda telafi etmez.

Armacell uygulama kılavuzu, kendi ürünleri için birleşim ve boru desteklerinde buhar sızdırmazlığının kurulmasını açıklar. Bu ayrıntıların başka malzemelere aynen uygulanması yerine ilgili üreticinin tarif ettiği bütün sistem kullanılmalıdır.

Dirsek, Vana ve Askı Noktalarında Yoğuşma Nasıl Kontrol Edilir?

Bu noktalar düz borudaki yalıtımın devamı olarak tasarlanmalıdır. Dirsekte malzemenin büzüşmesi, vana gövdesinde açık alan kalması veya askıda doğrudan metal temas, yerel yüzey sıcaklığını değiştirebilir. Hattın büyük bölümü kuru olduğu halde yalnızca bağlantılarda damlama görülmesi bu ayrıntıların incelenmesini gerektirir.

Dirsekler ve dar dönüşler

Malzeme dönüşün iç tarafında ezilmemeli, dış tarafında aşırı gerilmemelidir. Geometriye uygun kesim veya hazır parça kullanımı ürün talimatıyla belirlenir. Kesim sayısını azaltmak adına yalıtımı zorla bükmek, gerekli kalınlığın korunmasını engelleyebilir. Birleşimin sadece görünen üst tarafı değil, alt ve arka yüzü de kontrol edilir.

Vanalar ve bakım noktaları

Vana çevresinde gövdenin korunmasıyla kol, mil ve aktüatör erişimi birlikte çözülür. Açılabilir bir kaplama varsa her bakım sonrasında nem kontrol düzeni yeniden kurulmalıdır. Bu tür noktalar için soğutma vanalarına uygun yalıtım ceketleri değerlendirilebilir; sıcak hat ceketiyle aynı ayrıntıların yeterli olduğu varsayılmaz.

Askılar ve taşıyıcılar

Askı, borunun yükünü taşırken yalıtımı ezmemeli ve kontrolsüz ısı köprüsü oluşturmamalıdır. Seçilen destek parçasının taşıma kapasitesi ve yalıtımla birleşimi birlikte değerlendirilir. Kelepçenin dışına ince bir bant geçirmek, uygun destek tasarımının yerine geçmez. Boru hareketleri de birleşimin zaman içinde açılmasını önleyecek biçimde hesaba katılır.

Soğuk Su Borusu İzolasyonunda En Sık Yapılan Hatalar Nelerdir?

Yetersiz ön hazırlık, yanlış kalınlık ve süreksiz birleşimler sık karşılaşılan problem gruplarıdır. Aşağıdaki tablo, gözlenen bir uygulama hatasının hangi kontrolü gerektirdiğini özetler. Düzeltme yapılırken mevcut malzemenin kuru ve kullanılabilir olup olmadığı da belirlenmelidir.

Daha genel saha örnekleri için izolasyon montajında hata ve çözüm rehberi kullanılabilir. Ancak bir yerde işe yarayan yama, farklı nem veya sıcaklık koşulundaki başka hatta doğrudan uygulanmamalıdır.

Uygulama Sonrasında Yoğuşma Kontrolü Nasıl Yapılır?

Kontrol, önce işçilik ve bütünlük incelemesiyle, ardından gerçek çalışma koşullarındaki gözlemle yapılır. Su devresi devreye alınmadan önce birleşimler, geçişler ve askılar incelenir. Sistemin gerekli bekleme süreleri tamamlandıktan sonra çalıştırılması, yapıştırıcı ve diğer bileşenlerin talimatlarına göre planlanır.

• Uygulanan ürün ve kalınlığı proje bilgisiyle karşılaştırın.
• Alt yüzeyler dahil ekleri, dirsekleri ve vana geçişlerini gözden geçirin.
• Hava sıcaklığı, bağıl nem ve yüzey sıcaklığını aynı zaman diliminde kaydedin.
• Çalışma rejimi kararlı hale geldiğinde damlama ve yerel nem oluşumunu kontrol edin.
• Beklenen nemli koşullarda yeniden inceleme için bakım planına kayıt açın.

Tek bir kuru günün kontrolü bütün mevsimler için güvence değildir. Kabul raporunda hangi koşulların gözlendiği açıkça yazılmalıdır. Hesapta öngörülen koşullar henüz oluşmamışsa bu durum belirtilir; gerekirse daha sonra ek ölçüm yapılır. Uygulamanın amacı, tasarım koşullarıyla uyumlu ve denetlenebilir performanstır.

Teklif ve Teslim Dosyasında Neler Bulunmalıdır?

Teklifte ürün adıyla birlikte hesap koşullarının belirtilmesi, farklı seçeneklerin doğru karşılaştırılmasını sağlar. Hangi su sıcaklığı, hangi hava sıcaklığı ve hangi nem için değerlendirme yapıldığı açık olmalıdır. Boru çaplarına göre kalınlıklar, vana ve askı kapsamı, dış koruma ihtiyacı ve bakımda açılacak noktalar listelenmelidir. Böylece yalnızca metre fiyatına bakılarak eksik kapsamın daha uygun çözüm sanılması önlenebilir.

Teslim dosyasında kullanılan ürünlerin teknik föyleri, uygulanan detayların fotoğrafları ve kontrol sonuçları bulunabilir. Gizli kalacak arka yüzlerin ve şaft içlerinin uygulama sırasında belgelenmesi sonraki incelemeyi kolaylaştırır. Bir onarım yapılmışsa hangi bölümün değiştirildiği ayrıca gösterilmelidir.

İşletme ekibine küçük bir kesik veya açılmış birleşim görüldüğünde kime haber verileceği anlatılmalıdır. Farklı bant ve yapıştırıcılarla gelişigüzel müdahale, sistem uyumunu bozabilir. Bakım sonrasında yeniden kapatma yöntemi teslimin parçası olduğunda, ilk montaj kalitesinin kullanım boyunca korunması daha kolay hale gelir.

Sık Sorulan Sorular

Soğuk su borusuna kaç milimetre yalıtım gerekir?

Boru çapı, su sıcaklığı, hava sıcaklığı, nem ve ürün özellikleri bilinmeden doğru sayı verilemez. Hazır tabloların sınır koşulları kontrol edilmeli veya uygun hesap yapılmalıdır.

Kapalı hücreli malzemede eklerin kapatılması yine gerekli mi?

Evet. Malzemenin yapısı açık bir birleşimden nemli hava girişini engellemez. Boyuna ve enine ekler ile ekipman geçişleri ürünün tarif ettiği yöntemle tamamlanmalıdır.

Mevcut yalıtımın üzerine yeni katman eklenebilir mi?

Ancak mevcut katmanın kuru, sağlam ve yeni sistemle uyumlu olduğu doğrulanırsa değerlendirilebilir. Islak veya hasarlı malzemeyi kapatmak sorunu gizleyebilir; çok katlı uygulama ayrıntısı ayrıca tasarlanmalıdır.

Yalıtım borudaki suyun donmasını kesin önler mi?

Hayır. Yalıtım ısı geçişini yavaşlatır; uzun süreli olumsuz koşullarda tek başına donma garantisi vermez. Donma riski bulunan sistemde işletme ve koruma önlemleri ayrıca değerlendirilir.

Uygulamadan sonra vana bölgesinde damla kalması normal mi?

Tekrarlayan damlama incelenmelidir. Eksik kapatma, yetersiz kalınlık, mil çevresi veya başka noktadan gelen su söz konusu olabilir. Vana işlevini engellemeden neden belirlenmelidir.
