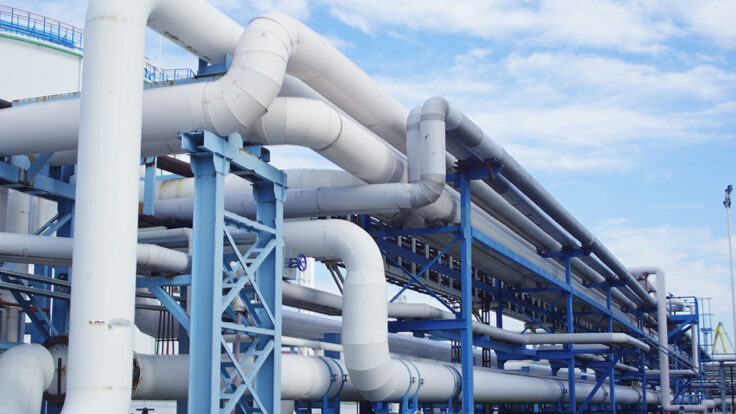

Soğuk İklimlerde Boru Hatlarında İzolasyonun Önemi

Soğuk iklimlerde boru hatlarının korunması; proses sürekliliği, enerji verimliliği, personel güvenliği ve ekipman ömrü açısından kritik bir yatırımdır. Doğru seçilmiş malzeme, hesaplanmış kalınlık ve kesintisiz buhar/nem bariyeriyle yapılan izolasyon, donma kaynaklı duruşları ve patlama riskini azaltır, ısı kaybını minimize eder, ısı izleme (heat tracing) sistemlerinin tüketimini düşürür ve toplam sahip olma maliyetini (TCO) aşağı çeker. Aşağıdaki başlıklar, soğuk iklim koşullarında boru izolasyonunu sahaya uygulanabilir, mühendislik odaklı bir çerçevede ele alır.

Donma Riski ve İşletme Sürekliliği: Neden İzolasyon Hayati?

Borulardaki akışkanın donması, hat içinde tıkanmaya ve basınç yükselmesine yol açarak contaların bozulmasına, boru çatlaklarına ve ekipman arızalarına neden olabilir. İzolasyon, hat üzerindeki ısı kaybını sınırlandırarak donma noktasına yaklaşmayı geciktirir; ısı izleme ile birlikte kullanıldığında donmayı pratik olarak ortadan kaldırır. Ayrıca izolasyon, açık alanlarda rüzgârla taşınan soğutma etkisini (wind chill) azaltır, ani soğuk hava dalgalarında hat içi sıcaklık dalgalanmalarını sönümler. İşletme tarafında bu, beklenmedik duruşların önlenmesi, yeniden ısıtma ve temizlik için harcanan enerji/işçilik maliyetlerinin ortadan kalkması ve çevresel sızıntı riskinin düşmesi anlamına gelir.

Isı Kayıpları ve Enerji Verimliliği: ΔT, Rüzgâr ve Radyasyon Etkisi

Soğuk iklimde boru hattı ile ortam arasındaki sıcaklık farkı (ΔT) büyüdükçe iletim, taşınım ve radyasyon yoluyla ısı kaybı artar. Rüzgâr hızı, boru yüzeyindeki sınır tabakayı inceltir ve konvektif ısı kaybını dramatik biçimde yükseltir. Yüzey emisyon katsayısı yüksek olan çıplak metal borular, radyasyon yoluyla da ek kayıp yaşar. İzolasyon, düşük λ (ısı iletkenliği) ile iletim kaybını düşürür; dış kılıf ve yüzey rengi/kaplaması doğru seçilirse radyasyon kaybı da azalır. Rüzgâr etkisine karşı ise kılıfın sabitleme aralıklarının sıklaştırılması, bindirme yönlerinin hâkim rüzgâra ters seçilmesi ve sızdırmaz detaylar kritik önem taşır. Sonuç: aynı hat sıcaklığını korumak için daha az enerji gerekir; ısı izleme hatları daha düşük güçte çalışır, enerji faturası ve karbon ayak izi küçülür.

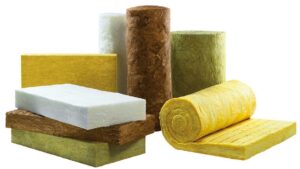

Malzeme Seçimi: Kapalı Hücre Elastomerik, PUR/PIR, Mineral Yün, Cam Köpüğü

Soğuk iklim uygulamalarında malzeme seçimi yalnız λ değeriyle değil, buhar difüzyon direnci (μ), su emme davranışı, mekanik dayanım ve yangın sınıfıyla birlikte yapılmalıdır.

• Kapalı hücre elastomerik (NBR/EPDM vb.): Yüksek μ sayesinde yoğuşma ve difüzyon kaynaklı buzlanmaya karşı etkilidir. Esnek yapısı dirsek/te/vanalarda süreklilik sağlar, montajı hızlandırır. UV’ye açık alanlarda koruyucu kaplama önerilir.
• PUR/PIR köpük: Çok düşük λ ile ince kalınlıklarda yüksek ısıl direnç sunar. Prefabrik kabuk/panel çözümleriyle uzun mesafe hatlarda avantajlıdır; dış kılıfla kombine edildiğinde mekanik yük ve rüzgâra dayanımı artar.
• Mineral yün (camyünü/taşyünü): Yangın dayanımı ve yüksek sıcaklık limitleriyle çok amaçlıdır; ancak soğuk hatlarda buhar bariyeri sürekliliği zorunludur, aksi hâlde nem emişi λ değerini yükseltir. Dış kılıfla birlikte kullanılması tavsiye edilir.
• Cam köpüğü: Neredeyse sıfır su emme, yüksek difüzyon direnci ve basma dayanımı sayesinde yer altı hatları, kimyasal/deniz atmosferi ve sabit düşük sıcaklık uygulamalarında üst düzey güvenlik sağlar.Malzeme seçiminde servis sıcaklığı, iklim verileri (tasarım minimumu), UV/kimyasal maruziyet ve bakım sıklığı birlikte değerlendirilmelidir.

Doğru Kalınlık Hesabı: Çiğ Noktası, Donma Noktası ve Ekonomik Optimum

Soğuk iklimlerde kalınlık hesabı iki hedefi aynı anda gözetmelidir: donmayı önlemek ve yoğuşmasızlık koşulunu sağlamak. Birincisi için hat sıcaklığı, ortam minimumu ve rüzgâr katsayıları dikkate alınarak boru yüzeyindeki ısı akısı sınırlanır. İkincisi için yüzey sıcaklığının çiğ noktasının üzerinde kalması zorunludur; aksi hâlde bariyer hataları veya mikro boşluklarda su buharı yoğuşur, buzlanma başlar ve CUI tetiklenir. Ekonomik optimum, kalınlık arttıkça azalan marjinal tasarrufun yatırım maliyetiyle kesiştiği noktadır; ısı izleme güç hesabıyla birlikte yapılmalı, “izolasyonu kalınlaştır, traci küçült” prensibiyle toplam güç en aza indirilmelidir. Rüzgâr hızının yüksek olduğu sahalarda aynı ΔT için gereken kalınlık artar; tasarım rüzgârını dikkate almayan kalınlıklar sahada beklenen performansı vermez.

Buhar/Nem Bariyeri Sürekliliği: Yoğuşma ve Buzlanmanın Önlenmesi

Soğuk hat başarısının anahtarı, kesintisiz buhar/nem bariyeridir. Kapalı hücre malzeme dahi kullanılsa ek yerleri, dikiş hatları, kesit değişimleri ve fittings bölgeleri doğru bant/mastik kombinasyonuyla sızdırmaz yapılmazsa difüzyonla nem geçer ve izolasyon altında yoğuşur. Bu, ısı iletkenliğini artırır, yüzey sıcaklığını düşürür ve buzlanma döngüsünü besler. Bu nedenle: eklerde en az 50 mm bindirme, üreticinin önerdiği bant+mastik sistemi, birleşimlerde şaşırtmalı ek, dirsek-te-vana için şablonlu parçalar ve izolasyonlu askı takozları kullanılmalıdır. Dış ortamda UV, kar ve rüzgâr etkileri için alüminyum/paslanmaz kılıf şarttır; damlalık profilleri ve suyu dışarı taşıyan bindirme yönleri ile izolasyon altına su yürüyüşü engellenmelidir. Montaj sonrası holiday testi ve termal kamera ile sıcak/soğuk nokta kontrolü, bariyer bütünlüğünü doğrulamak için pratik ve etkilidir.

Isı İzleme ve Isı Takibi (Heat Tracing): İzolasyonla Birlikte Tasarım

Isı izleme, izolasyonun alternatifi değil tamamlayıcısıdır. İzolasyon, ısı kaybını sınırlayarak gerekli tracing gücünü düşürür; bu da daha az enerji tüketimi, daha kısa devre uzunlukları ve daha basit kontrol valfi/termostat mimarisi anlamına gelir. Tasarımda:

• Kablo/boru teması: Kendinden regülasyonlu kablolar, valf/dirsek gibi termal kütlesi yüksek noktalarda ek tur atacak şekilde uygulanmalı; sensör konumu akış ve rüzgâr etkisini iyi okumalıdır.
• Güç hesabı: İzolasyon kalınlığı, hat ΔT ve rüzgâr katsayılarıyla birlikte ele alınarak gerekli W/m belirlenmeli; güvenlik payı gerçek saha koşullarına göre seçilmelidir.
• Bariyer uyumu: Tracing kablosu ve aksesuarlarının buhar bariyeriyle uyumu sağlanmalı; penetrasyon noktaları sızdırmaz manşetlerle kapatılmalıdır.
• Kontrol ve alarm: Termostatlar, RTS/NTC sensörler ve BMS/SCADA entegrasyonu ile hat sıcaklığı izlenmeli; arıza/enerji tüketimi trendleri raporlanmalıdır.İyi planlanmış bir “izolasyon + tracing” çözümü, aşırı güç kullanımını engeller, dondan korunmayı güvence altına alır ve işletme maliyetlerini öngörülebilir kılar.

Açık Alan Dayanımı: UV, Kar, Buz Yükü ve Rüzgâr Emmesi

Soğuk iklimlerde açık alana maruz boru izolasyonunda performansı belirleyen en kritik faktörler UV ışınımı, kar-buz yükleri ve rüzgâr kaynaklı emme-basınç değişimleridir. UV, kaplamalarda tebeşirlenme ve mikro çatlaklara yol açarak buhar bariyerinin ömrünü kısaltır; bu nedenle dış kılıfta UV stabilize alüminyum/paslanmaz sac veya UV dayanımlı kompozit yüzeyler tercih edilmelidir. Kar ve buz yükleri, özellikle konsollu hatlarda ve ara mesafesi geniş askı noktalarında panel ezilmesi ve ek yırtılmalarına sebep olabilir. Bu riski azaltmak için sabitleme aralıkları iklim verilerine göre sıklaştırılmalı, köprü/forse parçalarla lokal taşıyıcılık artırılmalıdır. Rüzgâr emmesi (suction) panelleri yerinden sökebilecek kadar yüksek dinamik yükler üretir; bindirme yönünün hâkim rüzgâra ters seçilmesi, perçin/vida adımının azaltılması ve kılıf plakalarının en-boy oranlarının sınırlandırılması sahadaki ömrü uzatır. Buzlanma riski olan bölgelerde damlalık profilleri, suyu dışarı taşıyan bindirme geometrileri ve düşük noktalarda gizli drenaj pencereleri izolasyon altına su yürüyüşünü engeller. Sonuç olarak açık alan dayanımı, yalnız malzeme seçimi değil, mekanik tasarım + su yönetimi + doğru sabitleme üçlüsüyle güvenceye alınır.

Montaj Detayları: Ek Yerleri, Dirsekler, Askılar ve Isı Köprüleri

Soğuk iklimlerde montaj hataları, laboratuvarda elde edilen λ ve μ değerlerini sahada hızla anlamsızlaştırır. En kritik konu ek/dikiş sürekliliğidir: Kapalı hücre malzeme dahi kullanılsa, buhar/nem bariyeri eklerinde 50 mm ve üzeri bindirme, üreticinin önerdiği bant + mastik kombinasyonu ve şaşırtmalı yerleşim zorunludur. Dirsek, te, vana ve flanş çevresinde şablonla kesilmiş parçalar veya hazır preform ceketler kullanılmadığında mikro boşluklar oluşur; bu boşluklar yoğuşmayı ve buzlanmayı tetikleyerek ısı kaybını büyütür. Askı ve kelepçelerde izolasyonlu takozlar ile metal-metal temas kesilmeli; aksi hâlde bu noktalar ısı köprüsü gibi davranır ve yüzey sıcaklığı çiğ noktasının altına düşer. Açık alanda titreşim ve termal genleşme etkileri için kayıcı bağlantılar, genleşme derzleri ve kelepçe aralıklarının yeniden hesaplanması gerekir. Montaj sonunda holiday testi (kılıf hatası taraması) ve termal kamera ile sıcak/soğuk nokta kontrolü yapılarak ek-köşe-askı bölgeleri doğrulanmalı, gerekirse lokal onarım aynı vardiyada tamamlanmalıdır.

Yer Altı Hatlarında Özel Konular: Don Derinliği, Drenaj ve Kılıf Boruları

Yer altı hatlarında tasarım; don derinliği, drenaj ve kılıf borusu (casing) detaylarını bir arada çözmeyi gerektirir. Don derinliğinin üstünde kalan güzergâhlarda akışkanın donma riski ve zemin hareketlerinden kaynaklı ek yükler artar; mümkünse hat don derinliğinin altına gömülmeli, değilse izolasyon kalınlığı artırılarak ve ısı izleme (heat tracing) ile desteklenerek güvenlik sağlanmalıdır. Yer altı suyu ve yağmur drenajı doğru planlanmazsa kılıf içinde su birikir; bu su, izolasyon altına difüzyon ve mikro sızıntı yollarıyla ulaşarak CUI’yi tetikler. Bu nedenle kılıf borularında su geçirmez manşonlar, düşük noktalarda drenaj ve havalandırma bırakılması, kılıf içindeki boşluğun uygun dolgu ile yönetilmesi önemlidir. Cam köpüğü gibi sıfıra yakın su emme ve yüksek basma dayanımı olan malzemeler, taban bölgelerinde ve agresif zeminlerde üstün kalıcılık sağlar. Geçiş noktalarında (temel-duvar, menhol, bacalar) buhar bariyerinin sürekliliğini sağlayan elastik manşetler ve suyu dışarı taşıyan kot/detay çözümleri kullanılmalıdır.

Korozyon ve CUI Yönetimi: Soğuk İklimde Su Girişi ve Drenaj Çözümleri

Soğuk iklimlerde CUI, çoğu zaman sızıntıdan değil difüzyonla taşınan nemden ve tekrarlayan don-çözül döngülerinden beslenir. Öncelik suyun izolasyona girmesini engellemektir: UV ve rüzgâr dayanımlı dış kılıf, suyu dışarı taşıyan bindirme yönleri, dikiş-perçin deliklerinin mastikle kapatılması ve penetrasyon noktalarında (sensör, heat tracing çıkışları) sızdırmaz manşetler şarttır. İkinci katman drenaj-havalandırma stratejisidir: Düşük noktalarda gizli drenaj pencereleri ve gerektiğinde mikro havalandırma boşlukları ile hapsolan nemin uzaklaştırılması sağlanır. Şüpheli bölgelerde renk değiştirici nem indikatör bantları veya sensörler erken uyarı verir; periyodik görsel kontrollerde kabarma, kararma ve lekelenme CUI’nin tipik sinyalleridir. Kaplama-izolasyon uyumuna dikkat edilmeli; yüksek sıcaklık zonlarında epoksi/epoksi-fenolik gibi kaplamalar tercih edilirken soğuk zonlarda difüzyon bariyeri önceliklendirilmelidir. Lokal onarım prosedürü, sök-kurut-kaplama tamiratı-bariyer yenileme-kılıf kapatma adımlarını içerir; bu adımlar CMMS’de standart iş emri olarak tanımlanmalıdır.

Standartlar ve Uyum: EN/TS, ISO 12241 ve Heat Tracing Kılavuzları

Sahadaki kararlılığı ve denetlenebilirliği sağlamak için tasarım ve uygulama standartlara dayanmalıdır. ISO 12241, ısıl hesap ve optimum kalınlık belirleme konusunda referans alınır; hesaplarda tasarım rüzgârı, ortam minimumu ve radyasyon etkisi modele dâhil edilmelidir. Ürün güvenlik ve yangın davranışı için EN 13501-1 reaksiyon sınıfları (A2-s1,d0 / B-s1,d0 vb.) hedeflenmeli; özellikle iç mekân geçişlerinde ve kaçış yollarına yakın güzergâhlarda uygun sınıf kombinasyonları seçilmelidir. Kanal/boru sızdırmazlığı ve aksesuar seçiminde ilgili TS/EN dokümanları, difüzyon bariyeri ve kılıf malzemesi için üretici teknik föy ve sertifikaları proje dosyasına eklenmelidir. Heat tracing tarafında üretici kılavuzları, güç hesabı, sensör yerleşimi, devre uzunluğu ve devre koruması için esastır; izolasyon penetrasyonlarında sızdırmazlık detayları bu kılavuzlarla uyumlu çözülmelidir. Tüm bu standart ve kılavuzlar, keşif-hedging yerine öngörülebilir performans ve kolay doğrulama sağlar.

Performans ve ROI: Termal Ölçümler, Sayaç Verisi ve Bakım Tasarrufu

İzolasyonun değerini göstermek için ölçmek şarttır. Montajdan önce ve sonra termal kamera ile yüzey sıcaklıklarının karşılaştırılması; ek/dikiş, köşe ve askı bölgelerinde “sıcak/soğuk nokta”ların giderildiğini kanıtlar. Isı kaybı hesabı, ölçülen yüzey sıcaklıklarıyla kalibre edilerek kWh/Nm³ tasarruf tahmini çıkarılır; bu değer çalışma saatleri ve enerji birim fiyatlarıyla çarpıldığında yıllık tasarruf (TL) elde edilir. Soğuk hatlarda yoğuşmanın kesilmesiyle ortadan kalkan temizlik, boya/kaplama onarımı, ekipman korozyonu gibi bakım kalemleri TCO’ya ek fayda olarak yazılmalıdır. Heat tracing sistemlerinde izolasyon sonrası gerekli W/m gücünün düşmesi, doğrudan elektrik tüketimi ve kaçak akım/arıza risklerinin azalması anlamına gelir; bu da ROI’yi hızlandırır. Tipik projelerde, 7/24 çalışan hatlarda 6-24 ay arasında geri dönüş süreleri elde etmek mümkündür. Yönetim raporlarında; “hat başı tasarruf”, “toplam CO₂ azaltımı”, “öncesi-sonrası termal görüntü” ve “bakım maliyeti düşüşü” birlikte sunulduğunda, izolasyonun yalnız enerji değil, operasyonel risk azaltımı tarafındaki getirisi de görünür olur.
