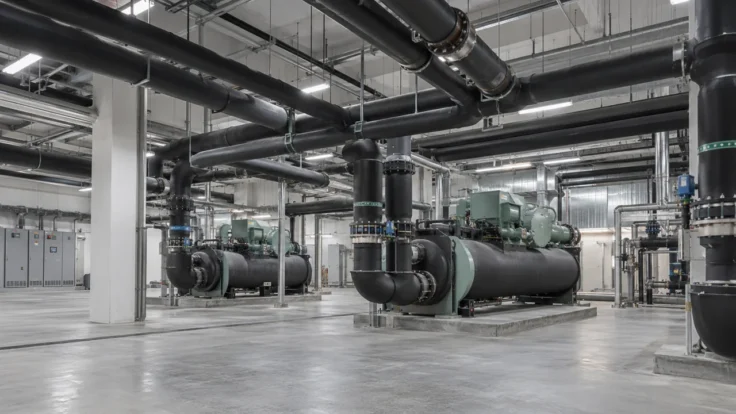

Soğutma Borularında İzolasyon Yapılmazsa Ne Olur?

Soğutma borularında izolasyon yapılmazsa, ortamdan daha soğuk olan hat çevreden ısı kazanır. Bu ilave yük, soğutma sisteminin enerji ihtiyacını ve sıcaklık kontrolünü etkileyebilir; yüzey koşulları uygunsa yoğuşma, damlama ve nemle ilişkili bakım sorunları da oluşabilir. Etkinin büyüklüğü sistem tipine ve çalışma şartlarına bağlıdır. Soğutulmuş su hatlarıyla soğutucu akışkan hatları aynı kabul edilmemeli, yalıtım gereksinimi her devrenin işlevine göre değerlendirilmelidir.

Soğutulmuş Su Hattı ile Soğutucu Akışkan Hattı Arasındaki Fark Nedir?

Soğutulmuş su hattında, chiller tarafından soğutulan su veya projeye uygun su karışımı bina ya da proses ekipmanları arasında dolaşır. Soğutucu akışkan hattı ise kompresör, kondenser, genleşme elemanı ve evaporatör gibi soğutma çevrimi bileşenlerini birbirine bağlayan farklı bir devredir. Bu ayrım, hangi borunun hangi sıcaklık ve basınçta çalıştığını anlamak için gereklidir.

Bu makalenin ana kapsamı endüstriyel chiller ve soğutulmuş su dağıtım tesisatıdır. Soğutucu akışkan hatlarından söz edilen yerlerde değerlendirme ayrıca belirtilmektedir. Chiller çevresinde görülen her boru soğuk su taşımaz; kondenser suyu veya sıcak gaz gibi farklı görevdeki hatlar bulunabilir. Boruların adı ve işlevi proje veya ekipman kaydından doğrulanmalıdır.

Trane’in soğutulmuş su sistemleri açıklaması, tesis performansını cihazlar, borular, vanalar ve kontrol düzeninin birlikte çalışması üzerinden ele alır. Yalıtım da bu bütün içinde değerlendirilir. Bir borudaki eksikliğin etkisini doğru anlamak için sistemin geri kalanını göz ardı etmemek gerekir.

Yalıtımsız Soğutma Hatlarında Isı Kazancı Nasıl Oluşur?

Çevre borudan daha sıcaksa ısı akışı çevreden boruya ve içindeki akışkana doğrudur. Soğutma tesisatında buna istenmeyen ısı kazancı denir. “Soğuğun dışarı kaçması” günlük dilde kullanılan bir anlatım olsa da fiziksel değerlendirme, sıcak ortamdan soğuk sisteme aktarılan enerji üzerinden yapılır.

Isı kazancını sıcaklık farkı, açık yüzey alanı, boru uzunluğu, hava hareketi ve yüzey özellikleri etkiler. Dış ortamdaki güneş yükü ve hava koşulları da değerlendirmeye eklenebilir. Kısa bir açık bölümle uzun bir yalıtımsız dağıtım hattının etkisi aynı değildir. Çok sayıdaki küçük eksikliğin toplamı ayrıca hesaplanmalıdır.

Yalıtım bu enerji geçişine ısıl direnç ekler; geçişi mutlak olarak sıfırlamaz. Yalnızca düz borunun kaplanması, açık vana ve bağlantıların etkisini ortadan kaldırmaz. Hat bütünlüğünün değerlendirilmesi için soğutma hattı izolasyonu kapsamında borular, armatürler ve destekler birlikte incelenmelidir.

İlave Isı Yükü Soğutma Sisteminin Çalışmasını Nasıl Etkiler?

Soğutulmuş suya dağıtım sırasında eklenen ısı, cihazın veya prosesin yararlı yüküne ilave olur. Kontrol sistemi hedef sıcaklığı koruyabiliyorsa bu yükü karşılamak için çalışma koşullarını değiştirebilir. Kapasite sınırına yaklaşılmışsa istenen sıcaklığın korunması zorlaşabilir. Ancak her yalıtım eksiği hemen alarm veya üretim duruşu oluşturacak diye genelleme yapılamaz.

Gidiş hattındaki ısı kazancı, su tüketiciye ulaşmadan sıcaklığını yükseltebilir. Dönüş hattındaki kazanç ise suyun chiller’a taşıdığı toplam yükü artırabilir. Hat debisi, boru uzunluğu ve ölçüm yerleri bu etkiyi değerlendirmede önemlidir. Yalnızca cihaz ekranındaki tek bir sıcaklığa bakarak dağıtımın sağlıklı olduğuna karar verilmemelidir.

Daha düşük sıcaklık ayarı çözüm müdür?

İzolasyon sorununu telafi etmek için su ayarını gelişigüzel düşürmek uygun değildir. Bu değişiklik cihazın verimini, yoğuşma koşullarını ve prosesin davranışını etkileyebilir. Önce istenmeyen ısı kazancının kaynağı bulunmalıdır. Ayar değişikliği gerekiyorsa üretici sınırları ve tesis kontrol stratejisiyle birlikte değerlendirilir.

Örnek senaryo olarak, chiller çıkışında uygun sıcaklık ölçülen fakat uzak proses girişinde daha sıcak su görülen bir hattı düşünün. Dağıtım ısı kazancı olası nedenlerden biridir; düşük debi, ölçüm hatası veya başka hidrolik sorunlar da araştırılır. Bu örnek gerçek bir müşteri vakası değil, kontrol noktalarının neden birlikte ele alınması gerektiğini açıklayan bir senaryodur.

İzolasyon Eksikliği Enerji Tüketimini Nasıl Etkileyebilir?

İlave ısı yükünü karşılamak, çalışma koşullarına bağlı olarak ek elektrik tüketimi oluşturabilir. Ancak ısıl yük ile elektrik enerjisi eşit değildir. Chiller’ın verimi, kısmi yük davranışı, dış koşullar ve yardımcı ekipmanların çalışma düzeni bu ilişkiyi değiştirir. Bu nedenle açık boru uzunluğundan doğrudan bir fatura yüzdesi üretilemez.

Basit bir ön değerlendirmede azaltılabilir ısıl yük, ilgili koşullardaki soğutma performans katsayısıyla ilişkilendirilir. COP olarak anılan bu katsayı, sağlanan soğutma gücünün elektrik girişine oranını ifade eder. Yıllık değerlendirmede tek bir katalog değerini her saate uygulamak yerine mümkünse gerçek yük ve çalışma verileri kullanılmalıdır.

Öncesi ve sonrası elektrik tüketimini karşılaştırırken üretim miktarı, çalışma saatleri ve hava koşulları eşleştirilmelidir. Daha az üretim yapılan bir ayda düşen tüketimi bütünüyle yalıtıma bağlamak doğru değildir. Sayaç verileri ile sıcaklık ve debi kayıtlarının birlikte değerlendirilmesi, iyileştirmenin etkisini ayırmayı kolaylaştırır.

Bakım bütçesi açısından yalnızca enerji de önemli değildir. Tekrarlayan nem hasarının giderilmesi, erişim ve onarım işçiliği gibi giderler ayrı kalemlerle değerlendirilir. Gerçek bir maliyet analizi, doğrulanmış girdiler ve açık varsayımlar gerektirir; bütün tesisler için sabit geri ödeme süresi vermez.

Yoğuşma ve Korozyon İşletmede Hangi Sorunlara Yol Açabilir?

Soğuk borunun dış yüzeyi çevre havasının çiğ noktasının altına inerse yoğuşma oluşabilir. Damlama, yürüyüş yollarını, tavanları, ekipmanları veya ürün çevresini etkileyebilir. Su kaçağı da benzer görüntü oluşturabileceğinden nem kaynağı belirlenmeden yalnızca yalıtım onarımına karar verilmemelidir.

Uzun süreli nem, metalin türüne ve çevresel koşullara bağlı olarak korozyon riskini artırabilir. Yalıtımın bulunması da tek başına güvence değildir; kaplama altına giren su görünmeden kalabilir. Korozyonun varlığı ve ilerleme düzeyi yetkin teknik inceleme gerektirir. Her pas izi aynı hasarı veya aynı onarım ihtiyacını ifade etmez.

Nemli malzemeyi dıştan yeni bir katmanla kaplamak, sorunu çözmek yerine incelemeyi güçleştirebilir. Önce suyun kaynağı giderilmeli, ardından mevcut boru ve yalıtım durumu değerlendirilmelidir. İlk ayrım için boru terlemesi ve kaçak belirtileri rehberi kullanılabilir.

Yüzey yoğuşması ile iç nem girişinin farklı sorunlar olduğu unutulmamalıdır. Birinde dış yüzey sıcaklığı yetersiz kalırken diğerinde birleşim veya koruma düzeni nemin soğuk bölgeye ulaşmasına izin verebilir. Kalınlık ve buhar kontrolü aynı tasarım içinde ele alınmalıdır.

Buzlanma Her Soğutma Hattında Görülür mü?

Hayır. Buzlanma için nemle birlikte yeterince düşük yüzey sıcaklığı gerekir. Normal çalışma sıcaklığı sıfırın üzerinde olan bir soğutulmuş su hattında yoğuşma görülebilir; buzlanma ise otomatik olarak beklenen sonuç değildir. Sıfırın altındaki proses karışımları ve bazı soğutucu akışkan hatları farklı değerlendirme gerektirir.

Beklenmeyen buz görüldüğünde yalnızca yalıtımı suçlamak doğru olmaz. Akışın azalması, kontrol ayarı, cihaz davranışı veya sistemin kendi çalışma rejimi incelenmelidir. Buzu kırarak boruyu açmaya çalışmak malzeme ve ekipmana zarar verebilir. Müdahale yöntemi bakım sorumlusu ve üretici talimatıyla belirlenmelidir.

Soğutucu akışkan devresinde emiş, sıvı ve basma hatları aynı sıcaklıkta değildir. Birinin yalıtım ihtiyacı diğerine kopyalanamaz. Hattın görevi, akışkan, çalışma modu ve cihaz üreticisinin borulama talimatı esas alınır. Bu makaledeki su hattı değerlendirmeleri bu devrelere hazır uygulama reçetesi olarak kullanılmamalıdır.

İzolasyon Eksikliği ile İşletme Sonucu Nasıl İlişkilendirilir?

Tablo olası etkileri gösterir. Sonucun gerçekten oluşup oluşmadığı çalışma verileri ve saha incelemesiyle doğrulanır; belirtiler tek başına arıza teşhisi değildir.

Soğutma Hatlarında Sıcaklık Kontrolü Üretim Süreçlerini Nasıl Etkiler?

Prosesin istediği su sıcaklığının korunması, ekipmanın ısı uzaklaştırma kapasitesini etkileyebilir. Ancak ürün kalitesi veya çevrim süresi üzerindeki sonuç, prosesin kendi sınırlarına bağlıdır. Aynı sıcaklık sapması bir uygulamada tolere edilirken başka bir uygulamada ayar veya üretim sorunu oluşturabilir.

Bu nedenle kabul edilebilir sıcaklık aralığı proses sorumlusundan alınmalıdır. Chiller çıkışı, uzak kullanım noktası ve dönüş gibi ölçüm yerleri tanımlanır. Sensörlerin doğruluğu ve ölçümün hangi yükte yapıldığı kaydedilir. Yalıtım incelemesi, prosesin gerçek ihtiyacına göre anlam kazanır.

Soğuk su tesisatının malzeme ve montaj ayrıntıları için yoğuşmayı önlemeye yönelik uygulama adımları incelenebilir. Vanaların erişim gereksinimi farklıysa soğutma vana yalıtımı ayrıca değerlendirilerek hat boyunca süreklilik kurulmalıdır.

Soğutma Borularının İzolasyonu Ne Zaman Yenilenmelidir?

Yenileme kararı yalnızca yaşa göre değil, durum ve performansa göre verilmelidir. Yırtılma, yaygın ıslaklık, sertleşme, ezilme, açık birleşim veya değişen çalışma koşulları değerlendirme gerektirir. Sağlam bir hattın tamamını değiştirmek yerine yerel onarım yeterli olabilir; fakat sorun yaygınsa yalnızca görünen noktayı kapatmak yetersiz kalabilir.

• Hasarın konumunu ve yaygınlığını ekipman kodlarıyla kaydedin.
• Kaçak veya dışarıdan su girişini onarım öncesinde araştırın.
• Boru yüzeyinin durumunu uygun erişim ve güvenli çalışma yöntemiyle inceleyin.
• Mevcut ürünün yeni çalışma sıcaklığına uygunluğunu doğrulayın.
• Onarım sonrası nem, yüzey sıcaklığı ve birleşim bütünlüğünü kontrol edin.

Çalışma ayarları değişmişse eski uygulamanın sorunsuz geçmişi yeni koşullarda yeterli olmayabilir. Periyodik inceleme düzeni için izolasyonda bakım ve kontrol rehberi kullanılabilir. Kayıtlar, hangi noktada neyin değiştiğini sonraki bakım ekibine aktarır.

Sık Sorulan Sorular

Yalıtımsız boru chiller’ın sürekli çalışmasına neden olur mu?

İlave yük çalışma süresini etkileyebilir, ancak sürekli çalışma tek başına yalıtım eksiğini kanıtlamaz. Proses yükü, ayarlar, kapasite ve cihazın çalışma stratejisi birlikte değerlendirilmelidir.

Dönüş borusu da izole edilmeli midir?

Dönüş hattının sıcaklığı ve ortam koşulları dikkate alınır. Ortamdan soğuksa ısı kazancı ve yoğuşma riski bulunabilir. Yalıtım kapsamı proje ve sistem hesabıyla belirlenmelidir.

Yüzeyde damla yoksa yalıtım gereksiz midir?

Hayır. Yoğuşma oluşmasa da sıcaklık farkı nedeniyle ısı kazancı devam edebilir. Enerji ve proses sıcaklığı hedefleri, damlama gözleminden ayrı değerlendirilir.

Her soğutma borusuna aynı ürün uygulanır mı?

Hayır. Soğutulmuş su, sıfır altı proses karışımı ve soğutucu akışkan hatları farklı çalışma sınırlarına sahiptir. Malzeme, aksesuar ve uygulama detayları ilgili sisteme uygun seçilmelidir.

Eski yalıtımın yalnızca dış kaplamasını değiştirmek yeterli olur mu?

İç yalıtım kuru ve sağlam, boru yüzeyi uygun durumdaysa değerlendirilebilir. İç nem veya malzeme hasarı varsa dış görünüşü düzeltmek yeterli değildir. Önce hasarın kapsamı belirlenmelidir.

Chiller dağıtım hattınızda sıcaklık sapması veya tekrarlayan nem varsa çalışma kayıtlarıyla İzoteknik’ten hat bazında değerlendirme talep edebilirsiniz. İnceleme, cihaz sınırlarıyla uyumlu bir yalıtım ve bakım kapsamı oluşturmayı amaçlar.
